安全有效傳達一線操作指令

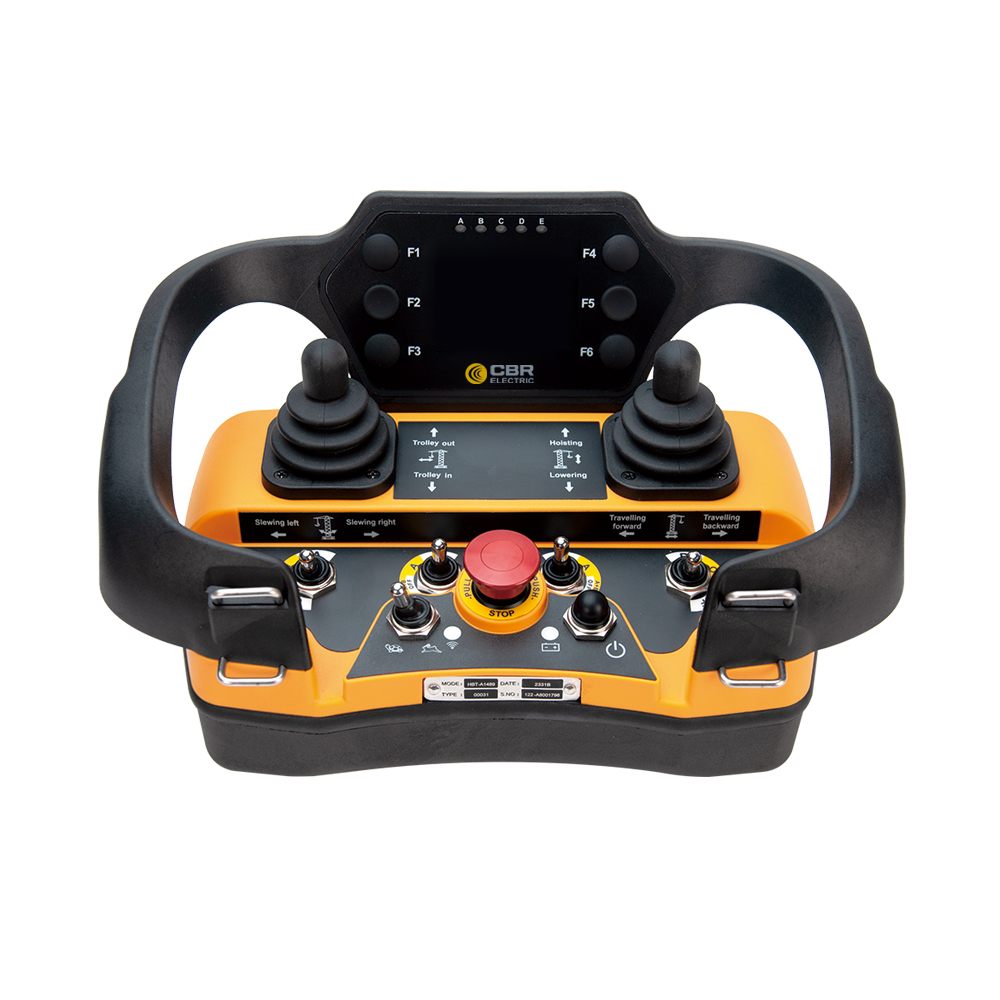

HBT-PT-MAGIC
智能高效 功能強大 卓越的擴展性能
HBT系列發射器可以裝配1—6個操作桿或者2—3個操作手柄(可以X/Y或Z軸方向上進行無級變速)。
HBT系列發射器裝配急停開關,可立刻停止起重機械的所有動作和功能。急停功能符合EN13849:2008cat.3,PL=e標準。
HBT系列發射器可以裝配多個撥動開關、按鈕、檔位開關和電位器,可以操作控制各項功能;比如發動機的啟動/停止、加速和減速、聲音信號以及液壓系統的流量速度控制等。采用高品質的操作桿和撥動開關,具有良好的操作手感。
起重機械的運行速度與操作桿位移角度呈正比例關系。
內置的無線全向智能天線。LED燈和聲音信號提示運行狀態及電池電量。協助檢查和排除系統的輕微錯誤和故障顯示。
微動操作是標準設計。例如,分五檔降低速度,分別為正常速度60%、50%、40%、30%和20%。

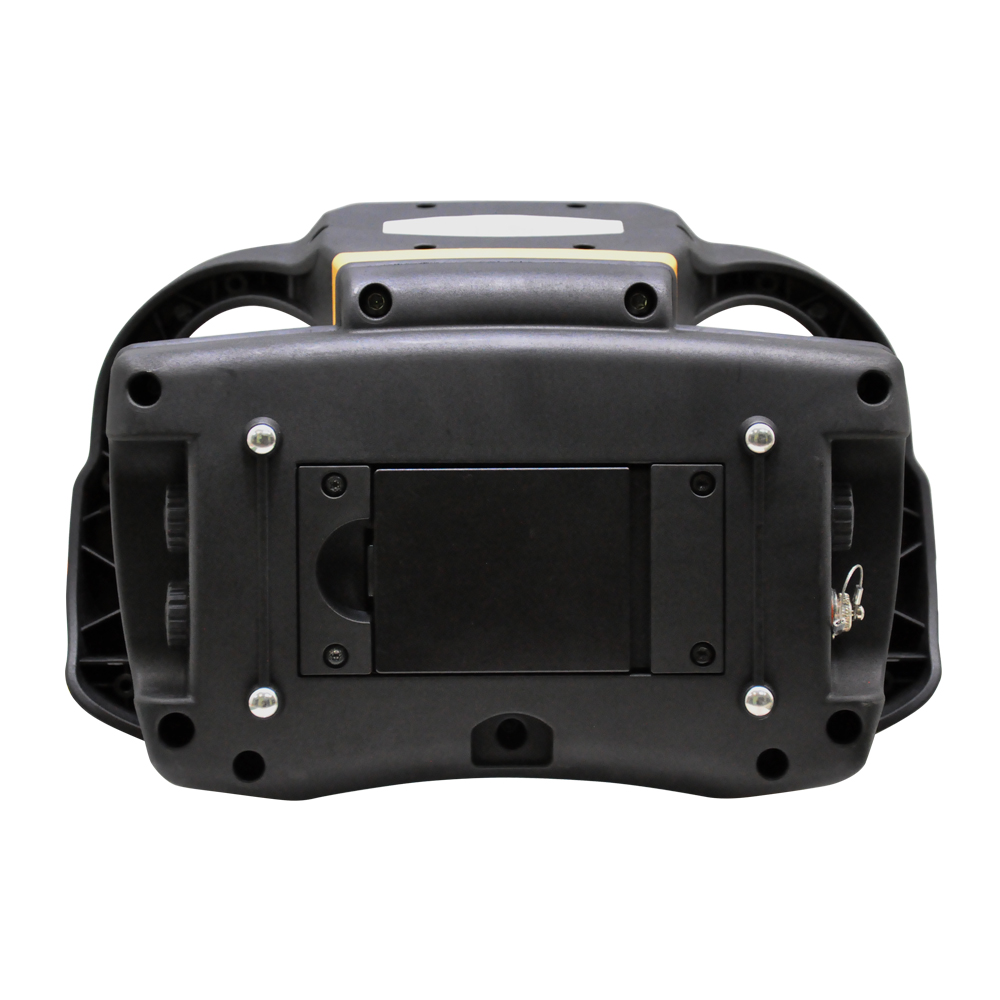

使用可快速更換的可充電鋰電池,方便拆裝,提高工作效率。
可裝配LED燈和或LCD顯示屏,指示和顯示起重機械反饋值。
此遙控器配合接收器能適配于市場上各種型號液壓閥。
緊固的工程塑料外殼可保證所有功能部件免受外部機械性損傷。
頻率自動管理功能,能提供可靠的無線信號傳送,通過增強的多重抗干擾能力設計,具備數字跳頻技術功能,有效保證在(433MHz/868MHz)無干擾的自由操作。其他頻段也可根據不同國家的法律法規定制。
緊湊小巧 功能齊備
HBT-PT-MAGIC系列遙控器是一款標準型多功能發射器,可根據您的需求輕松定制。利用其模塊化設計,HBT-PT-MAGIC發射器可以使用1-6個線性操作桿或者1-3個十字手柄操縱桿,以及若干個按鈕和開關。所有控制元件的尺寸和布置均經過精心設計,方便操作者長時間,頻繁使用,而不會感到疲勞。
發射器帶有一系列標準和可選設置及功能,可改善操作員的體驗,例如可使用“烏龜/兔子”扳鈕開關分五個檔位調節比例動作的最大速度。被遙控機械的動作反饋信息及遙控發射器本身的工作狀態信息,可以程式化LED指示燈,反饋給操作人員。
自動跳頻技術,能夠在大量無線設備同時使用時,保證持續操作,不間斷。停止功能符合性能等級“d”(PL d),它是 EN ISO 13849-1 指定的最高等級,是適用于控制系統安全關鍵組件的具有法律約束力的標準。
標準配件:
→ 肩/頸帶
可選配件:
→ 腰帶
→ 肩帶
→ 吊鉤
技術參數 | |
實時性 | 實時控制技術 |
頻率控制 | PLL鎖相環路 |
專用地址碼 | 32bit >42億個 |
控制距離 | >100米 |
發射器低電壓報警 | 聲光報警(6.0~6.5VDC) |
發射器故障報警 | 多種組合聲光報警 |
節電保護 | 自動關機(可設置0~30分鐘) |
發射器天線 | 內置式 |
外殼材料 | 高強度工程塑料 |
通信方式(模式) | 即時通信(RF-M4386-SI44/RF-EM4386-SI44) |
發射頻率/頻道間隔 | 430~432MHz、433.05~434.79MHz/25k |
發射功率 | ≤10mW |
操作形式 | 3*十字搖桿或6*線性操作桿 |
按鍵數量 | Max 6 |
選擇開關 | Max 12 |
工作電源 | 7.4VDC(可充電鋰電池) |
工作電流 | ≤300mA |
待機電流 | ≤50mA |
狀態顯示 | Max LED*2+LED*5(Display) |
EMS方式 | 推拉式急停按鈕 |
防護等級 | IP65 |
外形尺寸 | 290 x 195 x 170mm |
