安全有效傳達一線操作指令

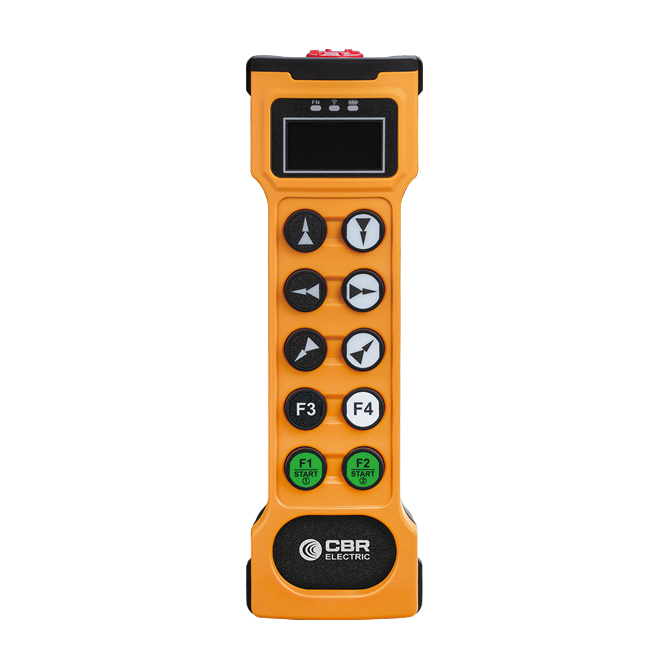

GAL-U-10D MATE
安全、緊固、可靠、緊湊、多功能的強大產品。
GAL手持發射器按鍵分為一檔,二檔方式來控制相應的控制點。
GAL手持發射器采用特殊設計的按鈕行程,適宜佩帶手套操作,外型輕便新穎,符合人體工程學要求以及功能設計。

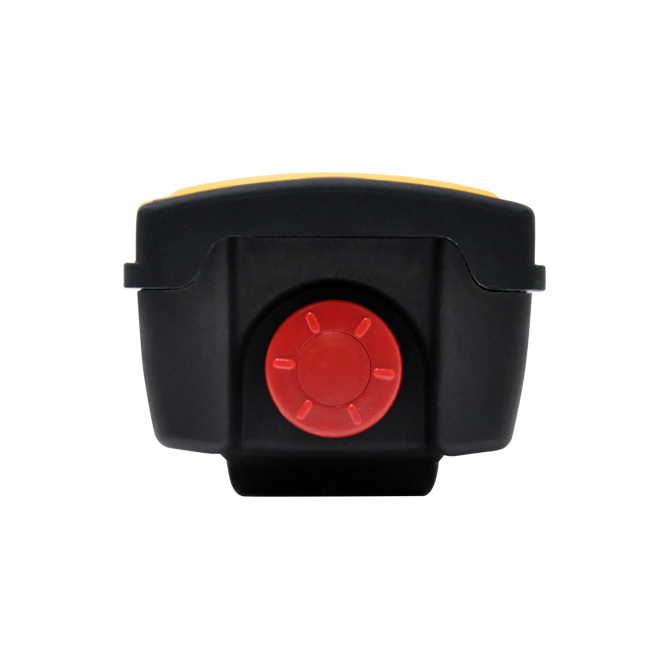

GAL手持發射器裝配急停開關,可立即響應緊急停止機械設備的各種動作和操作。急停功能符合JB/T8437-2015,EN13849:cat.3,PLd標準。
GAL手持發射器外殼采用適應各種耐候性的工程塑料材料,可保證其在極端惡劣環境下正常工作。
隱藏的內置式無線電全向智能射頻天線,在保證良好的通迅性能下可有效杜絕外置式容易損壞的特點。
多路LED燈、OLED顯示屏提示系統運行狀態及電池電量,并能及時協助檢查和排除輕微的錯誤故障。
系統采用4節AA/LR6電池供電。
FN、SHIFT功能切換按鈕和旋轉開關使操作功能增倍,智能設置配置可提供靈活多樣的多種操作選擇(如:相互抑制、寸動、自鎖、捺跳、自動關機時間設定等)。
頻率、信號抑制具有自動管理功能,能提供可靠的無線信號傳送,通過增強的多重抗干擾能力設計。
防護等級:IP65。
便于攜帶,易于佩戴
本手持發射器分為10鍵二檔方式來控制相應的控制點。
提供1.5寸OLED顯示屏提示系統運行狀態及電池電量信息,并能及時協助檢查和排除輕微的錯誤故障。并通過帶有CANopen,Profibus,ProfiNet,EtherCat,EtherNet IP和用于控制和通信數據的串行接口進行連接,顯示屏可實現對控制設備的運行信息反饋功能。
本手持發射器外殼采用適應各種耐候性的工程塑料材料,可保證其在極端惡劣環境下正常工作,滿足-20~65℃的工作環境,且且符合IP65防水等級。
提供(RF-M4386-SI44、RF-EM4386-SI44)兩種無線射頻模式,均采用PLL窄帶通訊,頻道間隔25kHz,分別滿足430~432MHz、433.05~434.79MHz的頻帶范圍。
產品特點
→ 急停按鈕遵照J(rèn)B/T8437-2015,EN13849:cat.3,PLd標準。
→ 安全、簡單、免工具的無線配對,避免安裝服務及拆裝外殼對產品造成傷害。
→ 此系列產品是專為起重機械、工程機械、農林機械、篩選設備、切削設備、輸送設備等設計。
自定義的標簽選項
→ 定制包括文字、字體、標識、符號和顏色。
技術參數 | |
實時性 | 實時控制技術(<20ms) |
頻率控制 | PLL鎖相環路 |
專用地址碼 | 32bit >42億個 |
控制距離 | >100米 |
發射器低電壓報警 | 聲光報警(3.6~4.5VDC) |
發射器故障報警 | 多種組合聲光報警 |
節電保護 | 自動關機(可設置0~30分鐘) |
發射器天線 | 內置式 |
外殼材料 | 高強度工程塑料 |
通信方式(模式) | 即時通信( RF-M4386-SI44/RF-EM4386-SI44) |
發射頻率/頻道間隔 | 430~432MHz、433.05~434.79MHz/25k |
發射功率 | ≤10mW |
操作形式 | 按鍵式雙速 |
按鍵數量 | 10 |
工作電源 | 4.5V~6VDC(4節5號堿性電池) |
工作電流 | ≤30mA |
待機電流 | ≤0.5mA |
狀態顯示 | OLED+LED*3 |
EMS方式 | 推拉式急停按鈕 |
防護等級 | IP65 |
外形尺寸 | 214 x 64 x 46mm |
